В продолжение статьи о ремонте термопота рассмотрим ещё одну схему чайника-термоса марки ELEKTA Claresta EKT-2743.
Принципиальная схема этого чайника-термоса по составу и назначению электронных узлов ни чем не отличается от той модели термопота, которая была рассмотрена ранее. Неисправности этой модели термопота и причины их возникновения также аналогичны.
Принципиальная схема термопота сведена вручную с печатной платы прибора, и, несмотря на повторную проверку, могут быть мелкие недочёты и ошибки.
Позиционные обозначения радиодеталей соответствуют нумерации на печатной плате термопота.
Схема термопота ELEKTA EKT-2743
В таблицу сведены параметры, маркировка и номиналы элементов изображённых на схеме.
Элемент |
Позиционное обозначение | Маркировка/номинал/параметры |
| Диод | D2 - D9,D11 | 1N4007 |
| Стабилитрон | DW1 | - |
| Стабилитрон | DW2 | 1N4742A |
| Конденсатор электролитический | C2 | 470 мкф. 35 вольт. |
| Конденсатор электролитический | C3 | 220 мкф. 25 вольт. |
| Конденсатор электролитический | С5 | 470 мкф. 25 вольт. |
| Конденсатор электролитический | C6 | 4,7 мкф. 50 вольт. |
| Конденсатор | C1,C4 | 0,1 мкф |
| Транзистор | Q1 | 2SC9014 |
| Кнопка | SW1,SW2,SW3 | 250 вольт, 1 ампер |
| Светодиод | LED1,LED2 | на рабочее напряжение 3 вольта |
| Реле | K1 | JVC-7F, 12 VDC-1ZA, coil - 12 VDC |
| Резистор | R2 | 82 кОм. ~0,5 Ватт |
| Резистор | R3 | 68 кОм. ~0,5 Ватт |
| Резистор | R4 | 180 Ом. ~2 Ватт |
| Резистор | R5 | 150 Ом. ~2 Ватт |
| Резистор | R7 | 100 Ом. ~1 Ватт |
| Резистор | R8 | 5,1 кОм. ~0,25 Ватт |
| Резистор | R9 | 270 Ом. ~2 Ватт |
| Резистор | R10 | 10 кОм. ~0,125 Ватт |
| Резистор | R11 | 100 кОм. ~0,125 Ватт |
| Резистор | R12 | 10 Ом. ~0,125 Ватт |
| Электромотор | М1 | DB - 2 (8 - 12 V) |
| Термовыключатель | S1 | KSD302 или KSD201 (~105°C - 125°C; 10A 250V) |
| Термовыключатель | S2 | KSD302 или KSD201 (~93°C - 100°C ;10A 250V) |
| Термопредохраниитель | F1 | Tf 157°C 10A 250V (SHENG PING) |
Рассмотрим назначение элементов принципиальной схемы термопота.
В термопоте применены два термовыключателя S1 и S2 (см. схему). Первый S1 необходим для отключения прибора от электросети в случае чрезмерного перегрева, который может возникнуть по причине неисправности электронных узлов прибора или отсутствия воды в баке.
Второй термовыключатель S2 является основным и служит для включения и отключения нагревательной спирали TH1. Сама спираль необходима для кипячения воды. Как только температура воды в баке достигает ~ 100°C, то термовыключатель S2 размыкает свои контакты. Контакты термовыключателя замкнуться только тогда, когда температура воды в баке упадёт ниже ~ 60 – 70°C. Такая ситуация может произойти только при доливе холодной воды в бак, так как пока термопот включен в электросеть воде не даёт остыть постоянный подогрев с помощью нагревательной спирали TH2. Благодаря дежурному подогреву спиралью TH2 в термопоте всегда есть подогретая вода.
Спираль дежурного подогрева включена постоянно и задействована даже в режиме кипячения.
Также стоит отметить важную роль спирали TH2. С неё подаётся напряжение питания для электронной схемы реле принудительного кипячения и двигателя водяной помпы. Поэтому, если эта спираль перегорает, то перестают работать режим принудительного (повторного) кипячения и подача воды.

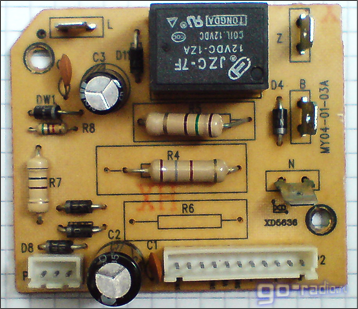

Электронная плата реле
Микропереключатели SW1, SW2 служат для включения двигателя подачи воды. Один из этих переключателей установлен на панели управления термопотом, а второй рядом с носиком, из которого поступает вода.
Переключатель SW3 включает электронную схему реле. Через этот переключатель напряжение питания поступает на базовую цепь транзистора. Кратковременного нажатия SW3 хватает, для того, чтобы зарядить конденсаторы в базовой цепи транзистора Q1 и открыть его на время повторного кипячения.
При открытии транзистора Q1 включается реле K1. Стабилитроны DW1, DW2 необходимы для стабилизации напряжения питания. Напряжение стабилизации стабилитрона DW1 типа 1N4742A составляет 12 вольт. На это же напряжение рассчитано и реле K1, которое и включает спираль кипячения.

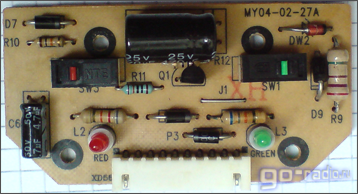

Плата индикации и управления
При поиске неисправности термопота следует проверить сопротивление нагревательных спиралей. Сопротивление основной, служащей для кипячения спирали составляет ~ 70 – 80 Ом. Сопротивление спирали дежурного подогрева колеблется в районе 600 – 800 Ом.
На принципиальной схеме положение переключателей SW1, SW2, SW3 и контактов реле K1 показаны в выключенном режиме.
Термопредохранитель F1 с температурой срабатывания 157°C необходим для отключения прибора, если не сработал термовыключатель S1 и температура нагрева термопота стала критической. При ремонте стоит проверять исправность данной детали.
Устанавливается термопредохранитель обычно либо на дне бака, либо в боковой части приблизительно посередине и рядом с термовыключателем S1. Если требуется замена термопредохранителя F1, то следует учесть, что температура его срабатывания должна быть выше температуры отключения термовыключателя S1.
Светодиод LED1 зелёного цвета свечения светиться в режиме дежурного подогрева и выключается, когда термопот работает в режиме кипячения. О режиме кипячения информирует светодиод LED2 красного цвета свечения.
Стоит отметить тот факт, что в случае перегорания спирали дежурного подогрева TH2 светодиод LED1 будет показывать, что режим дежурного подогрева включен, хотя реального подогрева воды нет. Дело в том, что цепь питания данного светодиода проходит через основную спираль TH1, которая исправна. Поэтому корректного отображения работы прибора не будет.
Более подробно об устройстве и типичных неисправностях термопотов можно прочесть в статье о ремонте термопота Elenberg TH-6012.
