Исповедь радиовандала

…или как я сдавал радиодетали на лом.

Золотые микросхемы

Если вы смотрели мультсериал Futurama, то, возможно, помните, как робота Бендера обуяла алчность, и он продал своё тело из титана, когда цены на него резко выросли. Так вот, именно этот эпизод я вспоминаю, когда сдаю радиодетали в скупку.

Для тех, кто не в теме.

Практически в любом электронном компоненте, будь то транзистор или микросхема, присутствуют драгоценные металлы: золото, серебро, платина, палладий, иридий и др. Эти металлы можно извлечь из бэушных и старых радиодеталей, а затем вторично использовать.

По счастью мне в руки попало несколько печатных плат с "золотыми" микросхемами и иной радиолом. До этого я не интересовался сдачей радиодеталей, да и позолоченных микрух в глаза не видел. Большое количество морально устаревших и однотипных радиодеталей мне не нужно, и я решил их сдать. Ну, и, тем самым, немного подзаработать. Так я стал радиовандалом и перешёл на сторону зла .

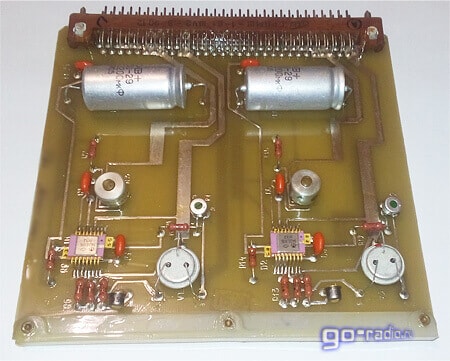

Вот плата.

Плата с деталями, содержащими драгметаллы

Приглядимся...

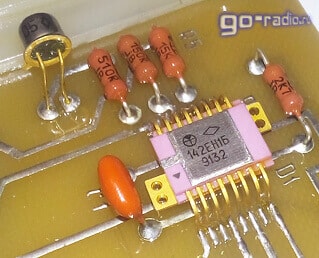

Микросхема КР142ЕН1Б в корпусе с позолотой

На фото – интегральный стабилизатор, микросхема КР142ЕН1Б в корпусе из "розовой" керамики с позолотой! Именно из таких микросхем можно добыть золото, поэтому их и принимают на переработку.

В каких радиодеталях есть золото?

Микросхемы, содержащие золото встречаются не часто, но всё же их можно встретить в старой радиоаппаратуре. Покажу лишь некоторые из них.

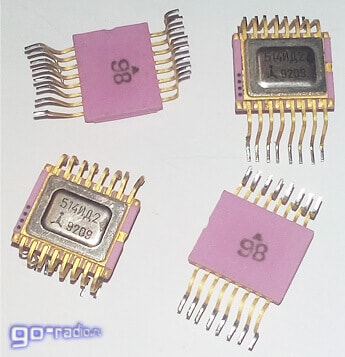

Это "розовые пиджаки" – дешифраторы 514ИД2 (аналог К514ИД2) с позолоченными выводами. По маркировке видно, что они изготовлены в 1992 году.

Микросхемы-дешифроаторы К514ИД2 с позолоченными выводами

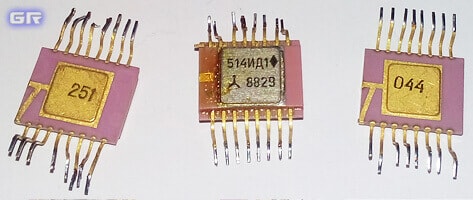

Вот эти дешифраторы 514ИД1 уже постарее будут, а, именно, 1988 года "рождения". Золотишка на них побольше. Взгляните на "пузо".

Дешифраторы К514ИД1 с позолотой выводов и корпуса

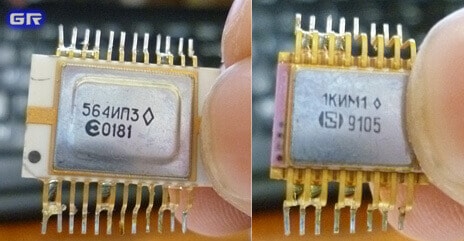

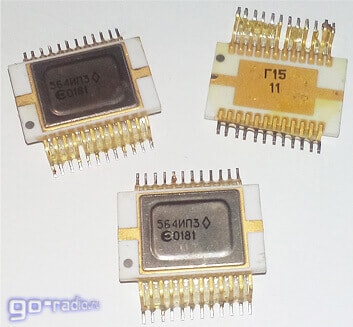

Вот так выглядят золотые микросхемы 564 серии (К564). На этом фото: Арифметико-логическое устройство – микросхема 564ИП3 (аналог К564ИП3) и сумматор 564ИМ1 (1КИМ1).

Микросхема К564ИП3 и К564ИМ1

564ИП3

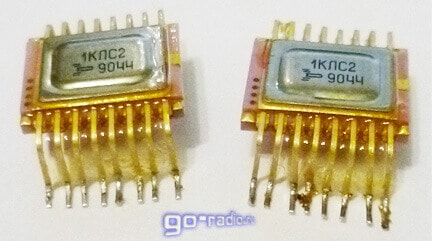

Микросхемы 564ЛС2 (К564ЛС2). Плёнка на выводах – это лак. Скупают их по цене где-то 15 – 20 рублей штука.

Микросхемы 1КЛС2

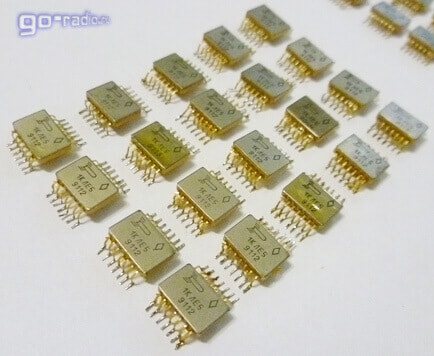

Отряд жёсткой логики – микросхемы 564ЛЕ5 (1КЛЕ5). У них золотые ножки и пузо. На рынке их принимают за 10-12 рублей штука. Кстати, микросхемы в таких корпусах довольно компактные, их можно использовать в самодельных конструкциях. Выйдет дорого и сердито.

Позолоченные логические микросхемы 1КЛЕ5

Вот так выглядят микросхемы 564ЛЕ5, 564ЛП2, 564ТМ2, 1КЛА8 (564ЛА8), 564ЛА7 (1КЛА7), 1КЛА9 в корпусе типа "золотая коробочка".

Логические микросхемы 1КЛП2

Для тех, кто не знает, микросхемы серий К564 (564), К176, К561, К1561 являются аналогами. Выпускались в различных корпусах. Например, микросхему К176ЛА7 я видел только в пластиковом корпусе. А её аналог 1КЛА7 (она же 564ЛА7, К564ЛА7) видел как в пластике, так и в металлическом корпусе с золотыми выводами.

Вообще, как я понял, микросхемы серии К564 военной приёмки маркируют без первой буквы К.

Логические микросхемы 109ЛИ1. Это 6-ти входовый элемент "И" для работы на низкоомную нагрузку.

Микросхемы 109ЛИ1

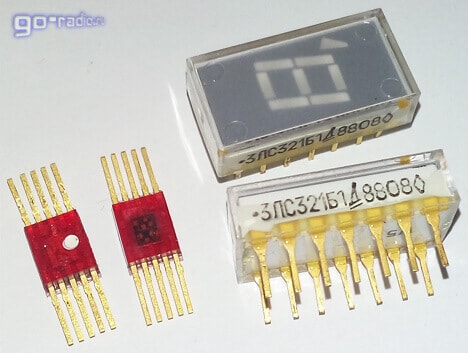

А это уже светодиодные семисегментные индикаторы АЛС314А (в красном корпусе) и 3ЛС321Б1. Выводы их позолочены. Кроме этого кристалл каждого светодиода внутри индикатора соединяется с выводами тонкой проволочкой из золота.

Индикаторы АЛС314А и 3ЛС321Б1 с позолоченными выводами

Если к вам в руки попадут такие индикаторы, то советую оставить себе несколько штук. Особенно мне нравятся миниатюрные АЛС314А. Где-то видел, что на таких индикаторах один умелец собрал наручные часы !

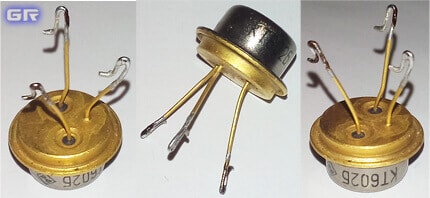

Транзисторы, однако, также таят в себе реальную ценность! На фото транзистор КТ602Б с позолоченным пузом. Увидите похожий транзистор – обязательно приберите. Я, например, встречал жёлтое "пузо" у транзисторов 2Т608Б, 2Т603А, 2Т312Б и других.

Транзистор КТ602Б с золотым пузом

У некоторых транзисторов жёлтый драгметалл находится внутри, например, у мощного транзистора КТ808. Чтобы до него добраться, у транзистора спиливают шляпку.

Я был слегка удивлён, когда обнаружил золото даже в транзисторах КТ814 – КТ817! Если раскусить корпус транзистора, то можно обнаружить позолоченное основание. Вот такое.

Позолота на месте установки кристалла транзистора

Транзисторы КТ8хх и их позолоченные основания

Сдал около трёх сотен таких по цене где-то 3-5 рублей за штуку. Но, в некоторых партиях транзисторов такой позолоты нет, всё зависит от "древности" изделия. Также в более старых изделиях основание позолочено полностью, а не как на фотографии – только половина.

Транзисторные оптопары 3ОТ127А.

Оптопара транзисторная 3ОТ127А

Когда я увидел вживую "золотые" микросхемы и транзисторы, то был немного удивлён. Вы бывали в магазинчиках, где торгуют ювелиркой? Кольцами, цепочками, серьгами? Обычно это небольшой уголок в каком-нибудь крупном магазине. Так вот цвет этих "ювелирных" изделий сильно отличается от цвета позолоченных ножек и пуза "золотых" микросхем.

Вот тогда-то в мою голову закралась мысль о качестве этих ювелирных изделий. Так что, если среди читателей есть девушки, то советую хотя бы раз поглядеть на позолоченные контакты разъёмов или "золотые" микросхемы. Будет с чем сравнивать. Вот разъём СНП30P-B и его позолоченные контакты.

Разъём СНП30Р-В

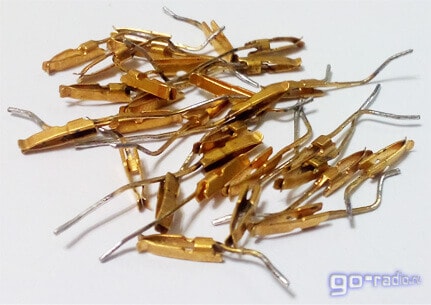

Россыпь таких контактов выглядит очень шикарно. На колечко бы хватило .

Позолоченные контакты разъёма СНП30Р-В

Конечно, для нанесения позолоты на корпус микросхем используется не чистейшее золото, да и слой позолоты может быть мизерный. Как мне сказали на рынке, один старый транзистор по содержанию золота перетянет горсть "золотых" микросхем типа К564ТМ2.

Известно, что чистота контакта напрямую влияет на надёжность электронного устройства. Поэтому контакты разъёмов, панелек покрывают тонким слоем золота. Оно не окисляется даже при нагреве, устойчиво к воздействию кислорода, серы, кислот. Например, позолоченные контакты я обнаружил в панельках для микросхем РС-40-7.

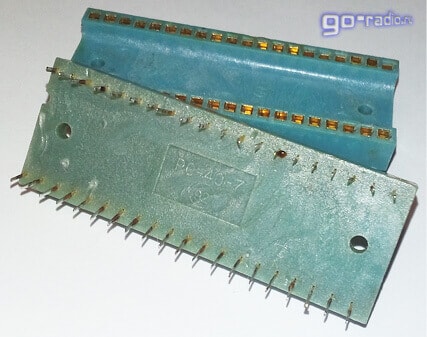

Панелька РС-40-7

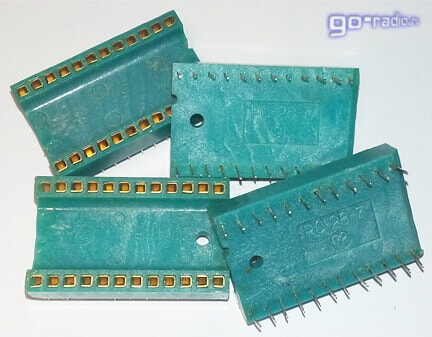

А также в панельках РС-28-7.

Панелька РС-28-7

Обычно один позолоченный контакт оценивают в 1 рубль. Так что на 5-10 панелек РС-40-7 можно сходить в кино.

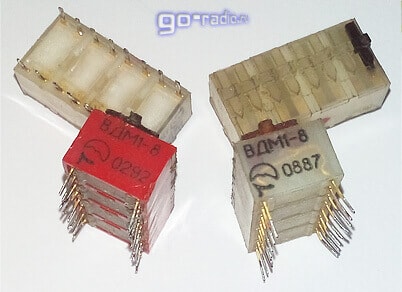

В миниатюрных переключателях ВДМ1-8, ВДМ1-2 контакты также покрыты слоем позолоты.

Переключатель ВДМ1-8

Один вывод переключателя также оценивают в 1 рубль. Я оставил несколько штук таких переключателей себе. Очень жаль отдавать на лом такие детали. Можно сказать, что их надёжность подкреплена самым ценным товаром на Земле – золотом!

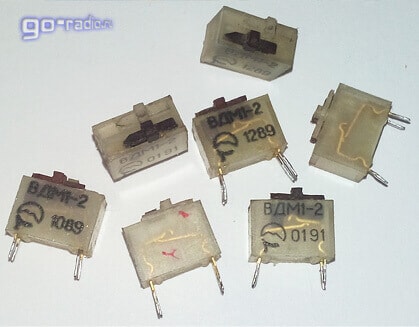

Сквозь прозрачный пластик корпуса ВДМ1-2 видна характерная желтизна токоведущих контактов.

Переключатели ВДМ1-2

Во всевозможных тумблерах, переключателях, переменных резисторах и реле контакты покрывают сплавами платины, иридия. В общем, везде, где имеет место многократная механическая нагрузка и износ. Золото не используют по причине его низкой механической прочности. Переключатели ВДМ1-2, видимо, исключение. Скорее всего, они рассчитаны на небольшое число переключений.

Золото в импортных радиодеталях

К импортным радиодеталям скупщики относятся с недоверием, но несмотря на это принимают и их. Если у вас завалялись процессоры от компьютеров или материнские платы, то их тоже можно сдать. Материнские платы, как правило, принимают на вес. Дёшево, мне предложили по 150 руб. за кило, но это лучше, чем если бы эта плата гнила на свалке.

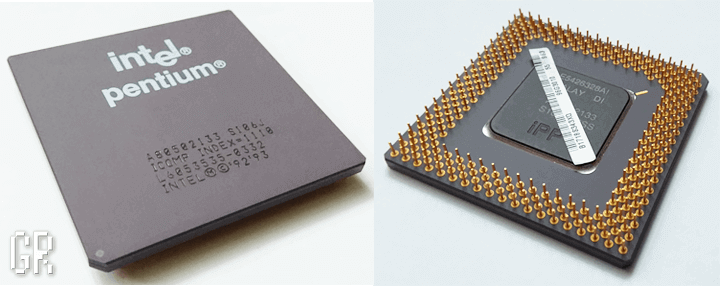

У меня даже нашёлся древний процессор Intel® Pentium® под Socket 7, который был установлен в каком-то промышленном компьютере.

Процессор с позолоченными контактами

На ютубе нашёл видео о том, как из подобных процев добывают золото. Видео очень интересное. Чел потрошит компьютерный лом, а народ в комментариях рассуждает о том, насколько это выгодно, ведь чистота золота бывает разная, а, следовательно, и его цена. В общем, советую к просмотру.

Зачем микросхемы покрывают золотом?

Дело в том, что золото – это благородный металл. Он с трудом образует химические соединения даже при нагревании, устойчив к кислотам. Эти качества обеспечивают чистоту и надёжность контакта. Отсутствие агрессивных примесей гарантирует сохранность и качество контакта спустя длительный срок эксплуатации аппаратуры.

В связи с этим, корпуса и выводы микросхем покрывают слоем позолоты.

А где в микросхемах золото, если они в пластиковом корпусе?

Золото обладает хорошей электропроводностью, легко паяется мягкими припоями. Пластично и вытягивается в очень тонкую проволоку (1 грамм Au ~ 3,5 км. проволоки). И самое интересное, это то, что легко сплавляется с кремнием и германием! Чем, как не золотой проволокой соединять кремниевый чип и внешние выводы?

Именно поэтому кремниевый чип в микросхемах подключают к внешним выводам золотой проволокой. Золотую проволочку от чипа к выводам легко разглядеть сквозь прозрачный пластик светодиода. Я, например, сумел её сфоткать в мигающем светодиоде.

Во времена СССР драгметаллов для производства электронных компонентов не жалели, особенно для электроники специального назначения. Тогда, как и сейчас, на каждый тип электронного изделия составлялась документация. В ней указывалось, какие металлы, и в каком количестве идут на производство одного элемента.

Если у кого-то сохранился старый отечественный магнитофон (например, «Романтика»), то в инструкции к нему можно обнаружить страничку с таблицей. В ней указано содержание и количество драгметаллов в начинке данного аппарата.

В последствие это облегчило "оценку" принимаемого на переработку изделия. Именно поэтому скупщики предпочитают детали советского периода, к импорту относятся с лёгким недоверием.

Где можно сдать радиодетали?

Сдать радиодетали на лом можно на любом радиорынке. Наверняка уже видели вывески вроде «Куплю радиодетали дорого». Приносите своё добро скупщику (есть на каждом радиорынке), он озвучивает цену 1 единицы для каждого типа радиодеталей. Если цена вас устраивает, то отдаёте своё добро скупщику, он считает или взвешивает. Взамен вы получаете кэш (т.е наличку). Такова схема. Можно также отправлять посылки с деталями почтой специальным фирмам, но я не пробовал.

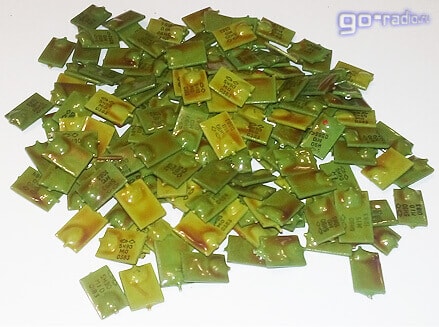

Как вы думаете, что больше всего любят скупщики радиодеталей? Транзисторы? Нет. Микросхемы? Неа. А что?! Они обожают обычные керамические конденсаторы серии КМ4, КМ5, КМ6.

Конденсаторы КМ со старых печатных плат

Дело в том, что в этих конденсаторах в достаточном количестве содержится платина и палладий. Один килограмм конденсаторов КМ стоит в районе нескольких десятков тысяч рублей!

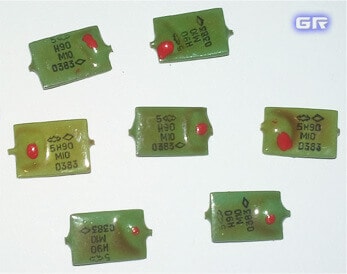

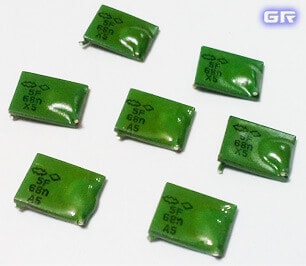

Вот так выглядят конденсаторы КМ5.

Конденсаторы серии КМ (Зелёные)

Конденсаторы КМ

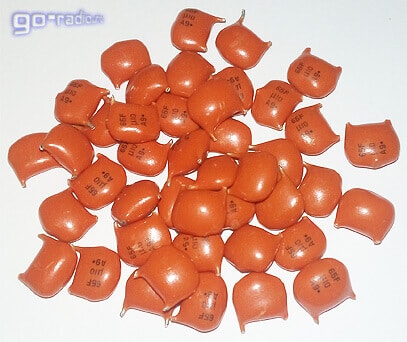

Также ценятся "рыжики", конденсаторы КМ6 оранжевого цвета. Я сдавал те, что на фото и скупщик их взял без вопросов. Но стоит понимать, что при непонятной маркировке даже такие конденсаторы могут не взять. Я, например, видел похожего цвета конденсаторы в китайских усилителях.

Конденсаторы КМ6

Конденсаторы принимают на вес и без выводов (откусываются). Даже если у вас 20 грамм, то взвесят и купят. Говорят, что чем больше принесёшь, тем выше цену дадут за 1 грамм. Честно говоря, я в это не верю. Всё зависит от скупщика и ценового "сговора" на радиорынке. Все скупщики на рынке знают друг друга и между ними есть определённая договорённость. Как мне объяснили, все они сдают выкупленные детали одному человеку, который регулярно приезжает и скупает всё добро уже оптом.

Схема такого бизнеса довольно проста. Скупаешь в розницу по низкой цене, затем продаёшь оптом представителю фирмы от аффинажного завода. На разнице зарабатываешь. Как то так.

В любом случае, сдавая радиодетали, нужно понимать, что их стоимость зависит не только от цены драгметалла на Лондонской бирже и курса доллара в конкретный день, но и от скупщиков. А они тоже хотят жить. Это их бизнес. Поэтому прежде чем сдавать своё добро в первом же ларьке скупщика, советую пробежаться по радиорынку и поузнавать расценки на то, что у вас есть. Я, например, выявил целую "сеть" скупщиков, которые принимают детали очень дёшево.

Если школьный курс химии для вас не прошёл даром, то в голову стукнет вполне логичная мысль: "А почему бы самому не извлечь драгметаллы из радиодеталей и продать?". Насколько знаю, за это можно получить ата та. Дело в том, что нарушение правил сдачи драгметаллов государству карается 192 статьёй УК РФ (глава 22).

Перечень радиоэлектронных изделий, которые принимают на переработку (скупают) довольно велик. Это и реле, и транзисторы, и переключатели, тумблера, конденсаторы, переменные резисторы, реостаты, индикаторы, радиолампы, и даже печатные платы! Всё, что содержит драгметаллы в достаточном количестве. Но в большинстве случаев, это, как правило, радиодетали, произведённые во времена Советского Союза.

Под занавес сего повествования, отмечу.

Я не приветствую радиовандализм. После развала союза началась лихорадка по уничтожению советского наследия. Под этот каток попало и электронное оборудование. Многие тогда сделали нехилые бабки на розничной скупке и оптовой продаже деталей, содержащих драгметаллы. С тех пор прошло уже немало лет, но бизнес на скупке радиодеталей ещё живёт.

Я за грамотную утилизацию. Электроника – это кладезь драгметаллов и редких химических элементов. Мне приятно, что даже на старом барахле, которое обычно выкидывают на свалку, можно немного заработать. Полученные деньги можно пустить на покупку более нужных деталей.
